直流無刷電機由定子和轉子組成，根據定子鐵芯結構的不同，主要有直條式、拼塊式等形式，繞線又有直繞、內繞、飛叉等方式。所以，在生產過程中，同樣會對漆包線造成損傷，從而造成潛在的質量隱患；

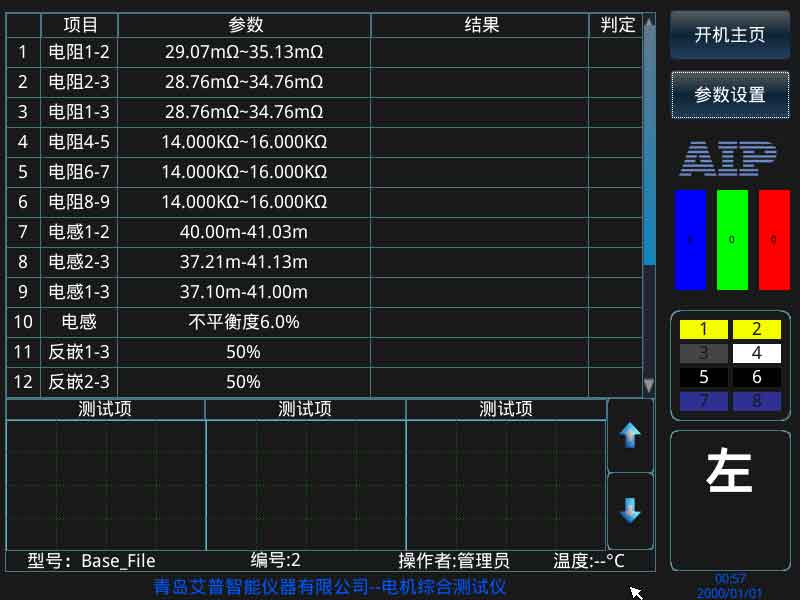

為了控制產品質量，與傳統的交流電機相比，直流無刷電機同樣需要對定子進行交流耐壓、絕緣電阻、線圈電阻、匝間耐壓、相序/轉向等測試，在這些測試項目基礎上，一般建議對定子增加線圈電感測試，可以實現一站式檢測，同時可以與自動化生產系統對接，測試顯示界面如下：

電感是表征一個載流線圈及其周?chē)鷮?dǎo)磁物質性能的參量，在直流無刷電機結構中，三相線圈在空間上以相差120°電角度形態分布，三相線圈中通入電流，電流在線圈中流過，線圈不僅有自感，線圈相互之間還有互感，而且自感與互感的大小又隨著轉子的位置不同而改變。

所以，直流無刷電機電感參數的大小，不僅直接影響系統的平均轉矩等穩態性能，對電機的換相波動、啟動時間、機械特性等動態性能也有影響。

由于電機電感的存在，使得電機電流再換相過程中發生波動，從而引起電機轉矩的波動。對于高速直流無刷電機，若電機電感過大，會導致電機的換相時間再電機運行過程中占比過大，甚至?xí)痣姍C(jī)的換相失敗。

在成品電機中，電機的電感與定子線圈、鐵芯、轉子磁鋼等多個部件都有關系，但從產品質量控制角度來講，一般要求在定子環節就需要對定子本身的電感指標進行把控，避免不良品流入后到工序，從而造成更多的損傷。

艾普智能專注全球電機測試,為全球電機制造企業提供一站式電機測試解決方案,公司秉承“以客戶為中心、以?shī)^斗者為本”的企業理念,不斷完善電機測試的解決方案,全力參與全球電機測試行業的競合,艾普愿與有志之士攜手共普電機智能測試新時代!
