測試項目

AIP8931-036/056：交流耐壓（3KV/5KV）、絕緣電阻、匝間耐壓(3KV/5KV)、直流電阻、電感、反嵌、轉向；

AIP8932-036/056：交流耐壓（3KV/5KV）、絕緣電阻、匝間耐壓(3KV/5KV)、直流電阻、反嵌、轉向；

AIP8933-053：交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向（氣動工裝）

測試對象

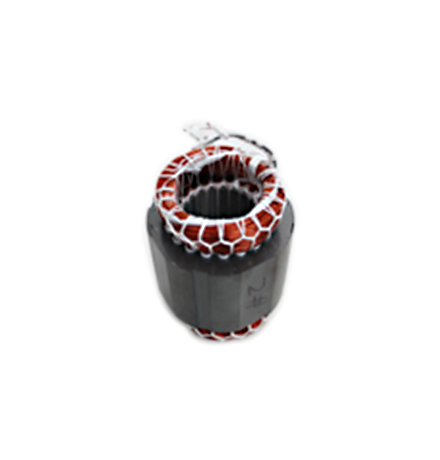

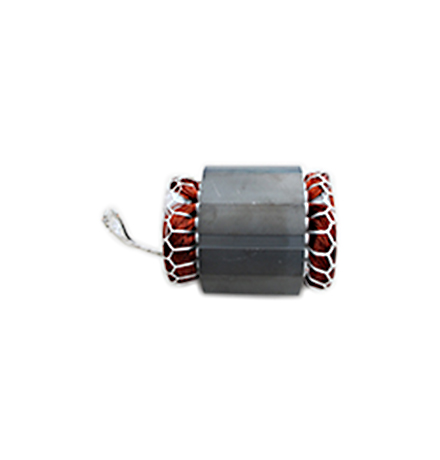

電機定子（壓縮機電機、無刷電機、汽車電機、普通交流電機等）

測試工位

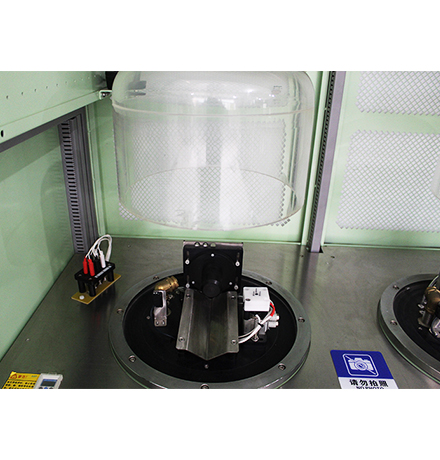

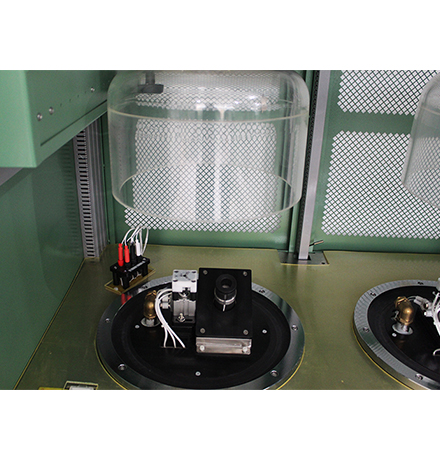

雙工位，真空環境

交流耐壓

輸出電壓設定范圍/精度

AC 200～3000V/5000V     ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10～20.00mA        ±(2%×顯示值+0.05mA)

擊穿電流預置報警范圍

上限：0.10～20.00mA；下限：0.00～20.00mA

測試時間范圍/分辨率

0.5～999.9s   0.1s/步

電弧偵測

1～9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V         ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1～500MΩ   ≤100MΩ：±(3%×顯示值+0.5MΩ)；  >100MΩ：±(5%×顯示值+5MΩ)

絕緣電阻報警設定范圍

上限：0～500MΩ；下限：1～500MΩ

測試時間范圍/分辨率

0.5～999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500～3000V/5000V       ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位；測試界面顯示三個或六個匝間波形（匝間正反打）

直流電阻測試

測量范圍及精度

10.0mΩ～20KΩ     ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0.5～999s  0.1s/步

測量范圍/測量精度

-10.0℃～+50.0℃   ±0.5℃

電感測試

測試頻率

100Hz\120Hz\1kHz\10kHz

測試電平

0.3V\0.6V\1V

測試范圍/基本精度

1μH～2H    0.5%

反嵌

反嵌判斷

檢測線圈是否跨錯槽，上下反嵌錯誤

轉向

轉向判斷

正轉、反轉、不轉
